Принципиальная схема осциллографа С1-73

Принципиальная схема осциллографа С1-73, его характеристики и ынешний вид. Универсальный осцилограф С1-73 содержит 1 канал 5 МГц, его вес составляет всего лишь - 4 кг. Прибор С1-73 предназначен для визуального наблюдения формы электрических сигналов и измерения их параметров.

Характеристики прибора

• Количество лучей(каналов) ЭЛТ: однолучевой.
• Диапазон измеряемых напряжений: 20 мВ – 350 В.
• Диапазон измеряемых интервалов времени: 0,4 мкс – 0,5 с.
• Полоса пропускания: 0 – 5 Мгц.Время нарастания ПХ: 70 нс.
• Погрешность измерения амплитуды сигнала: не более 15 %.
• Погрешность измерения интервалов времени: не более 10 %.
• Выброс на ПХ: не более 5%. Ширина линии луча: 0,8 мм.
• Рабочая площадь экрана по горизонтали: 60 мм.
• Рабочая площадь экрана по вертикали: 36 мм.
• Напряжение питающей сети: 220 В, 50 Гц; 115 В, 400 Гц.
• Потребляемая мощность: 30 В*А.Диапазон рабочих температур: -30 + 50 °С.

ПАРАМЕТРЫ КАНАЛА Y:

• Чувствительность канала: 10 мВ/дел – 20 В/дел.
• Входное сопротивление канала: 1 МОм.
• Входная емкость канала: 35 пФ.

ПАРАМЕТРЫ КАНАЛА X:

• Длительность развертки минимальная: 0,1 мкс/дел.
• Длительность развертки максимальная: 0,05 с/дел.
• Амплитуда сигналов внешней синхронизации: 0,5 – 50 В.
• Диапазон частот внешней синхронизации: 10 гц – 5 МГц.
• Входное сопротивление внешней синхронизации: 50 КОм, 30 пФ; 750 КОм 5 пФ (1:10).

ПАРАМЕТРЫ КАНАЛА КАЛИБРОВКИ:

• Частота сигнала калибровки: меандр, 1 КГц.
• Напряжение сигнала калибровки: 1 В.

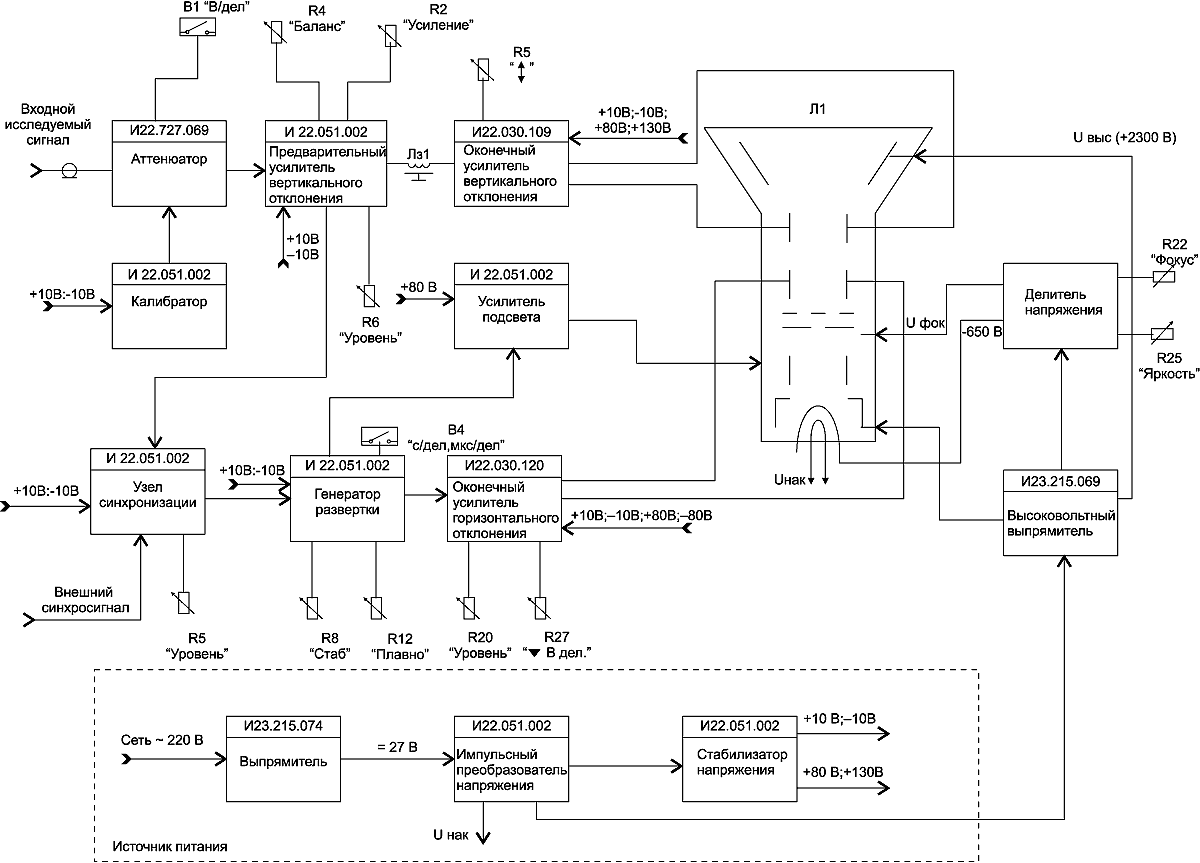

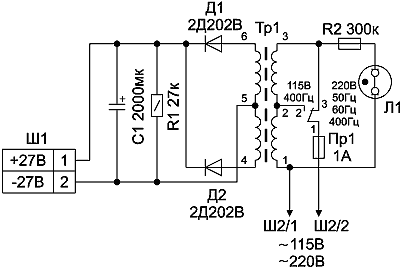

Принципиальная схема
